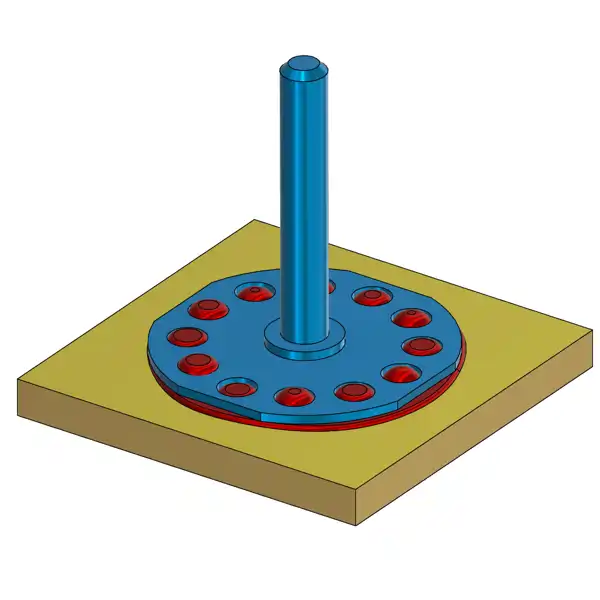

An dem Bolzen ist eine gelochte Platte unlösbar befestigt. Die Lochplatte hat eine ausreichend große Fläche, um das Teil auf ein Blech zu kleben. Diese Kombination Bolzen/ Lochplatte gibt es als Kaufteil mit kleinen Durchmessern im Handel.

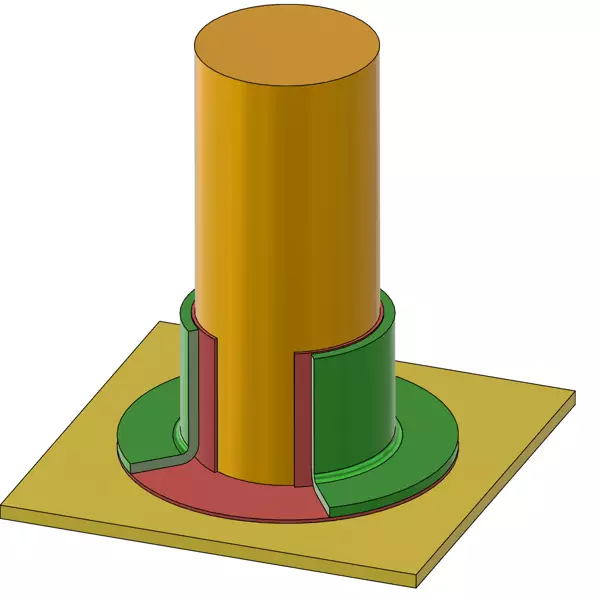

Eine Bundbuchse dient als Klebflächenvergrößerung für die Verklebung des Rundmaterials. Gleichzeitig wirkt die Buchse noch als elastischer Übergang von Blech zum Rundmaterial.

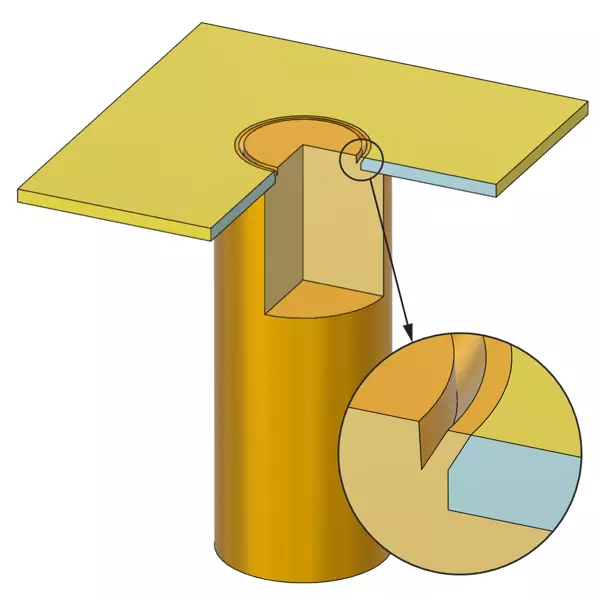

Am Rundmaterial ist ein kleiner Absatz, der in die Bohrung eines Blechs gesteckt ist. Am Blech ist auf der Rückseite eine Fase. Teile des Rundmaterial-Absatzes werden hinter die Fase geformt.
Das Rundmaterial wird stirnseitig, bei entsprechend weichem Material, als Hohlniet ausgeführt. Der Kragen der Hohlnietform wird durch das Blech gesteckt und auf der Rückseite gebördelt.

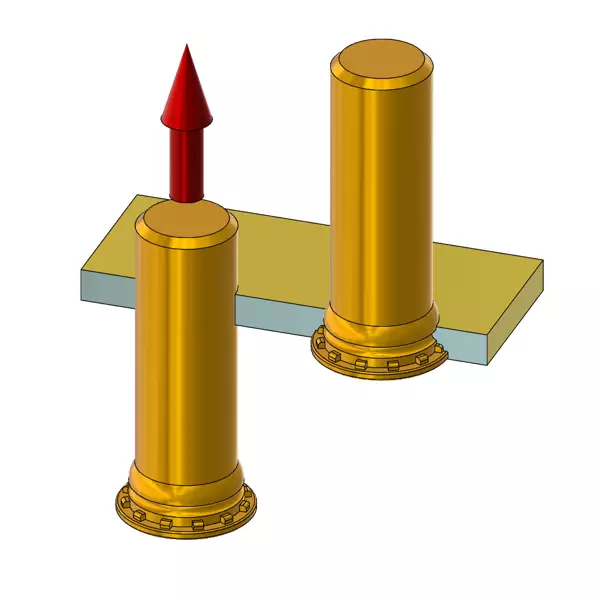

Einpressbolzen werden in eine vorgefertigte Bohrung gesteckt. Unter hohem Druck wird der Bolzenkopf in das Blech gepresst. Das Blech fließt in die Struktur des Bolzenkopfes und hält diesen im Blech.Bolzendurchmesser: max. 6 mmLänge: max. 35 mmMaterial Bolzen: A2, Stahl verzinkt, Stahl gehärtet und Aluminium

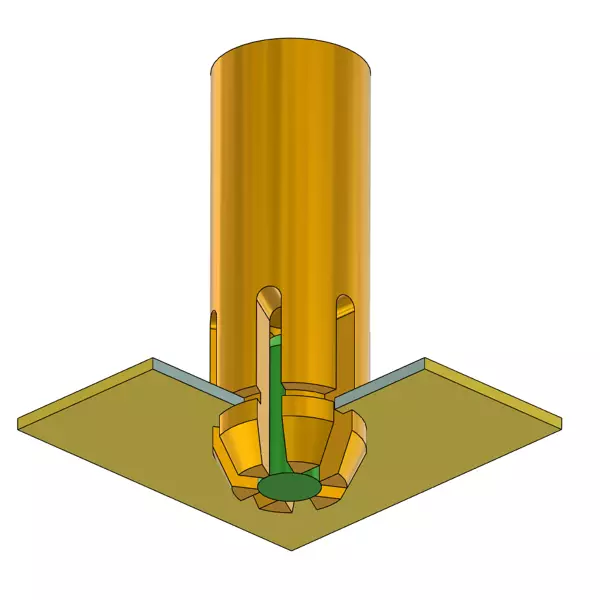

Das Rundmaterial hat an der Stirnseite eine Geometrie, die wie ein Schnappverschluss in einer Bohrung wirkt. Nach dem Durchstecken in die Bohrung greift das Blech in die einzelnen Zungen des Verschlusses. In das Zentrum der Zungen wird ein Bolzen gedrückt, der ein herausziehen des Rundmaterials verhindert. Da die Zungen sehr biegsam sein müssen, ist diese Art der Verbindung für Kunststoffe geeignet.
Der Ansatz vom Bolzen wird durch das Blech gesteckt. Auf der gegenüber liegenden Seite wird der Ansatz mit einem Ring auf das Blech geklebt.
Diese Bolzen sind mit einem Zündansatz versehen, um sie mit einem speziellen Bolzenschweißgerät elektrisch auf einem Blech zu verschweißen. Diese Bolzen gibt es als Kaufteil bis Durchmesser 16 und 100 mm Länge. Die Standarddurchmesser sind bis etwa 7 mm.Material: Stahl, A2, Aluminium und Kupfer.

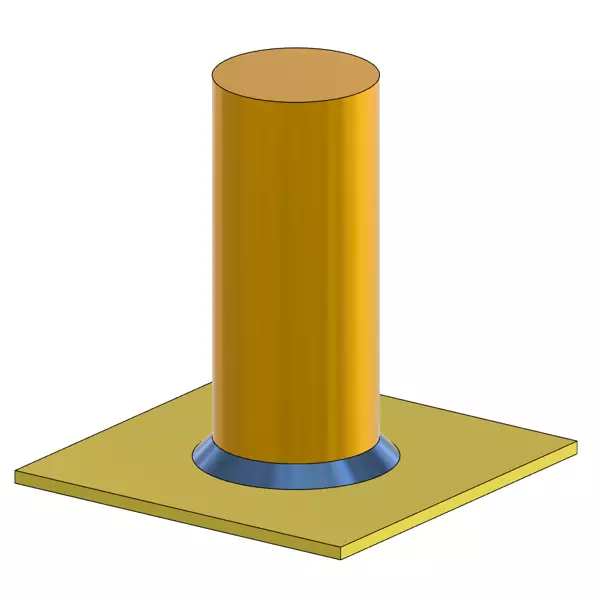

Das Rundmaterial ist stumpf mit einer Schweißnaht auf das Blech geschweißt. Eine Bohrung im Blech ist nicht notwendig.

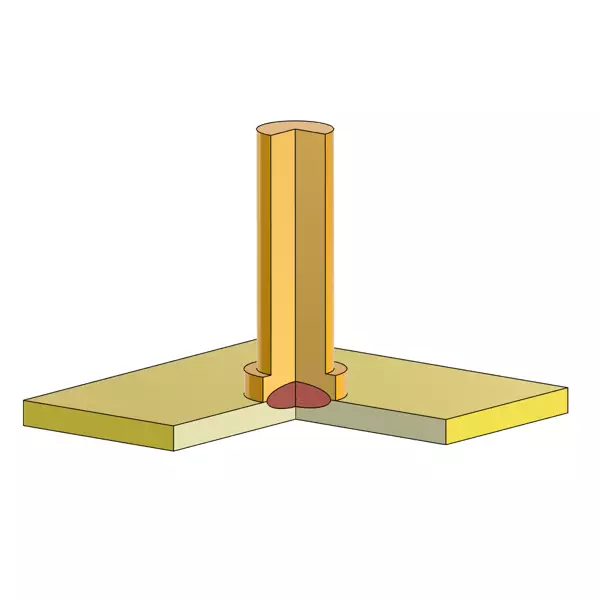

Der Ansatz am Rundmaterial wird durch eine Bohrung im Blech geführt. Auf der Rückseite werden die Teile mit einer Schweißnaht fixiert. Auf der Oberseite ist keine störende Schweißung.

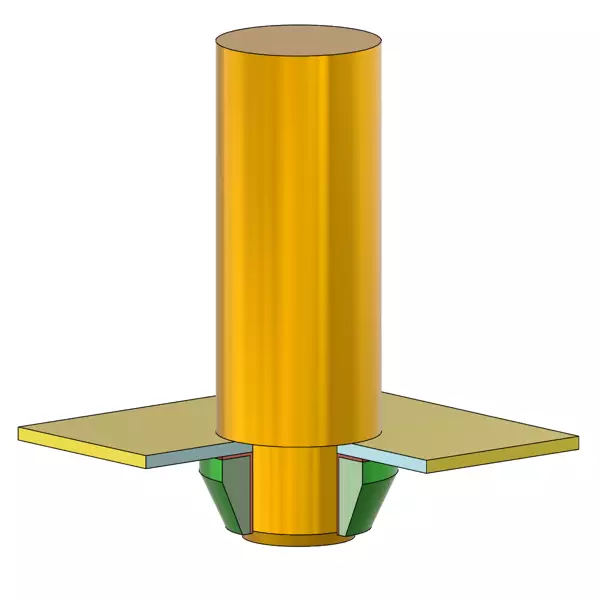

Da die Stirnfläche eines Rundmaterials für eine ausreichende Klebung nicht ausreicht, ist ein Ring um das Rundmaterial geklebt. Um eine gleichmäßige Spannungsverteilung in der Klebung zu erhalten, sind die Übergänge von Ring zum Blech und auch vom Ring zum Rundmaterial durch einen großen Radius am Ring optimiert.

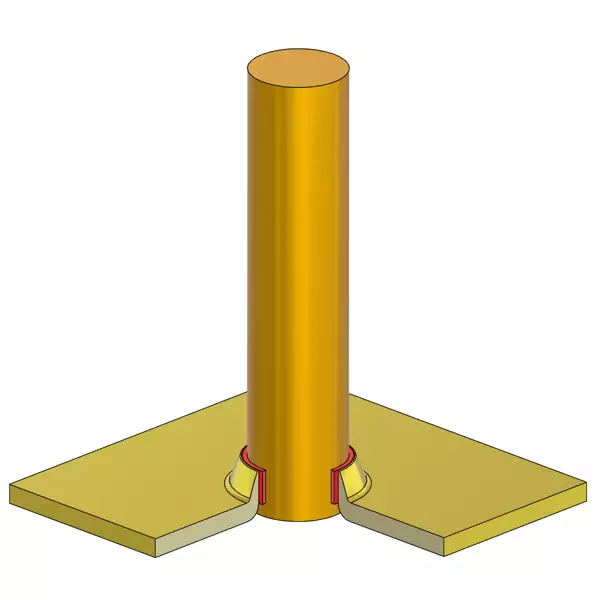

In das Blech ist ein Blechdurchzug hergestellt. Entweder durch Stanzen oder durch Fließbohren gefertigt. In den Kragen des Blechdurchzugs wird das Rundmaterial durch Kleben befestigt.

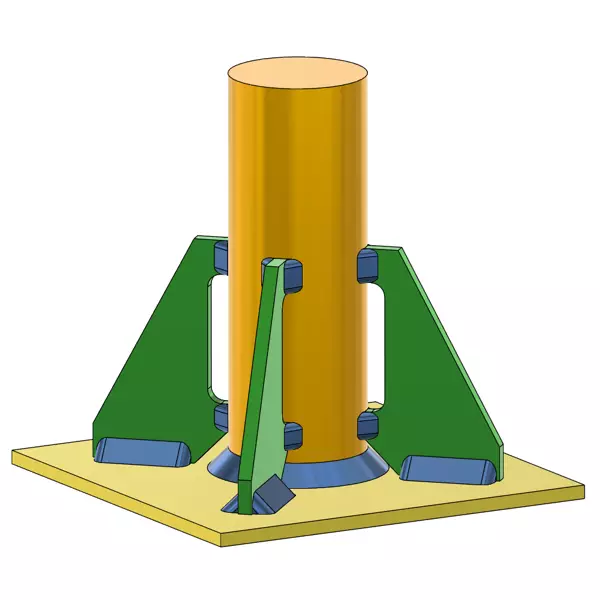

Wird ein Rundmaterial, das stirnseitig auf ein Blech geschweißt ist, seitlich stark belastet, können Knotenbleche zur Unterstützung eingesetzt werden.
Ein Flansch, bestehend aus zwei gleichen Teilen, gefertigt aus Blech. Wird mit dem Blech und dem Rundmaterial zusammen geklebt. Diese Verbindung ist nicht in jede Richtung gleich belastbar.
Eine Hülse mit Bajonettverschluss, Herstellung auf Rohrlasermaschinen, wird in einem Blech mit entsprechenden Aussparungen für das Bajonett befestigt. Das Rundmaterial wird in die Hülse geklebt. Dadurch, dass die Stirnseite des Rundmaterials mit dem Blech verbunden wird, kann die Hülse nicht mehr gedreht und daher die Verbindung nicht gelöset werden.
Das Rundmaterial ist stirnseitig auf das Blech gelötet. Dazu ist in die Stirnseite eine Nut[1] eingearbeitet, in die vor dem Erwärmen das Lot eingelegt wurde. Im Zentrum des Rundmaterials ist ein Zapfen[2], der in das Blech ragt, um während des Lötens das Rundmaterial zu fixieren.
