Profilverbindungssysteme

Profilverbindungssysteme zur schnellen und kostengünstigen Montage

Profilverbindungssysteme werden vielfach zum Schnellen und Einfachen herstellen von Gestellen und Vorrichtungen eingesetzt. Die Objekte werden aus einem Baukasten an Bauteilen und Verbindungselementen zusammengestellt. Dadurch lassen sich Maschinen mit der Stückzahl eins in sehr kurzer Zeit und kostengünstig herstellen. Maschinen und Vorrichtungen werden nicht nur in sehr kurzer Zeit erstellt, sie lassen sich ebenso zeitnah aus einem Baukasten an Profilen und den entsprechenden Verbindungselementen an geänderte Situationen anpassen.
Profilschienensysteme werden aus stranggepressten Profilen, gewalzten Blechprofilen aber auch aus Standardprofilen meist in den Werkstoffen Aluminium, Stahl und V2A hergestellt. Da jeder Hersteller sein eigenes System am Markt anbietet, sind die Bauteile in den seltensten Fällen untereinander austauschbar.

S-Line-Innenverbinder
Innenspannsystem

Innenspannsystem für Normprofile

Mit diesem Profilverbindungssystem werden Normprofile wie Rund- und Vierkantrohre miteinander verbunden. Grundbaustein sind runde Bolzen mit ein oder zwei Querbohrungen die seitlich in Bohrungen der Rohre gesteckt werden. Schrauben die durch das zu befestigende Profil eingesetzt und in die Gewinde der Bolzen geschraubt werden, halten die Profile zusammen (siehe Bild links). Dieses Verbindungssystem ist für fast jedes Hohlprofil geeignet. Mit dem Profilverbindungssystem sind Frontal-, Kreuz-, Parallel- und schräge Verbindungen möglich. Weitere Verbinder zum Befestigen von Anbauteilen sind vom Hersteller lieferbar.

  • Für fast jedes Hohlprofil
  • Verwendung bei Stahl, VA und Messing und Kombinationen
  • Zwei Baugrößen 15er für Rohre von 30 bis 50 mm und 20er von 60 bis 120 mm
  • Kein Spezialwerkzeug erforderlich

S-Line-Außenverbinder
Außenspannsystem

Außenspannsystem für Normprofile

Mit diesem Profilverbindungssystem werden Normprofile wie Rund- und Vierkantrohre miteinander verbunden. Grundbaustein sind runde Bolzen mit ein oder zwei Querbohrungen die seitlich in Bohrungen der Rohre gesteckt werden. Schrauben die durch das zu befestigende Profil eingesetzt und in die Gewinde der Bolzen geschraubt werden, halten die Profile zusammen (siehe Bild links). Dieses Verbindungssystem ist für fast jedes Hohlprofil geeignet. Mit dem Profilverbindungssystem sind Frontal-, Kreuz-, Parallel- und schräge Verbindungen möglich. Weitere Verbinder zum Befestigen von Anbauteilen sind vom Hersteller lieferbar.

  • Für fast jedes Hohlprofil
  • Verwendung bei Stahl, VA und Messing und Kombinationen
  • Zwei Baugrößen 15er für Rohre von 30 bis 50 mm und 20er von 60 bis 120 mm
  • Kein Spezialwerkzeug erforderlich

Alu-Strangprofile
Alu-Strangpressverbindungssysteme

Verbindungssystem für Aluminium-Profile

Spezielle Aluminium-Profile die an jeder Seite mindestens eine T-Nut besitzen, werden mit eigens für diese Profile hergestellten Verbindern verbunden. In die T-Nuten kann man Nutensteine einlegen mit denen man weitere Bauteile an das Aluminium-Profil anbringen kann. Jeder Hersteller hat seine eigenen Profile und Profilverbinder. In den Außenbabmessungen hat sich ein Standard über die Jahre entwickelt. So sind Profile im 20iger Raster von 20x20 mm, 40x40 mm usw. und Mischformen von 40x20 mm, 80x40 mm usw. entstanden. Durch die weite Verbreitung der Aluminium-Profile hat sich auch ein großes Sortiment an Anbauteilen entwickelt wie z.B. Füße, Scharniere, Halter für Schutz-Scheiben und Sortierkästen.

  • Großes Sortiment an Anbauteilen
  • In den Nuten befestigte Bauteile sind verschiebbar
  • Breites Sortiment an Aluminium-Profilen
  • Wenig bis kein Spezialwerkzeug erforderlich
  • Profile von 20x20 bis 160x320mm

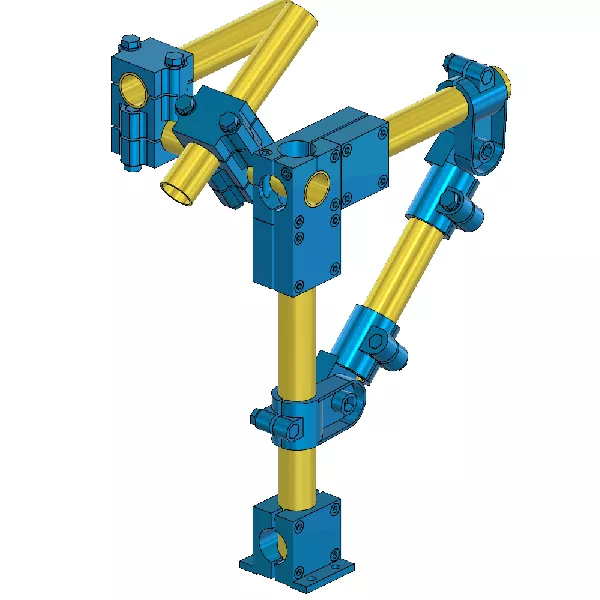

Rohrverbindungssystem
Rohrverbindungssystem

Rohrverbindungssysteme

Dieses Profilverbindungssystem arbeitet mit Klemmstücken, die das Profil fest umschließen. Es gibt Klemmstücke für Rund- und Vierkantrohre. Auch ein gemischter Einsatz der beiden Rohrarten ist möglich, auch unterschiedliche Rohrdurchmesser und Kantenlängen sind in einem System einsetzbar. Die meisten Klemmstücke bei den Rohrverbindungssystemen werden gegossen. Dementsprechend ist auch die äußere Form der Teile mit Formschrägen ausgeführt, andere werden spanend hergestellt und sind flächenparallel.

  • Klemmstücke aus Aluminium, Stahl und Kunststoff
  • Bauteile sind verschiebbar
  • Breites Sortiment an Klemmstücken erhältlich
  • Kein Spezialwerkzeug erforderlich
  • Spezielle Rohrverbindungssysteme für Treppen-Geländer erhältlich
  • Rohrdurchmesser von 12 bis 80mm

Stahlprofilsystem aus Blechprofilen
Stahlprofilverbindungssytem

Stahlprofilverbindungssystem

Dieses Profilverbindungssystem besteht aus Stahlblech, welches durch Abkanten und ineinander verschweißen sehr stabil ist. In den Profilen sind Nuten mit einem Hinterschnitt, dadurch lassen sich die Profile mit speziellen Verbindern zusammenschrauben. Die Verschraubungen sind in den Profilen verschiebbar.

  • Das komplette System ist auch in Edelstahl lieferbar.
  • Bauteile sind verschiebbar
  • Breites Sortiment an Klemmstücken erhältlich
  • Kein Spezialwerkzeug erforderlich

Autor: Uwe Koerbitz
