Konstruktionsvarianten Flachmaterial-Flachmaterial winklig aufeinander

Lösbare Verbindungen

#
010108030-Flachmaterial geschraubt

Schrauben

In dem aufgesetzten Flachmaterial befinden sich Durchgangsbohrungen die mit den Gewindebohrungen in dem anderern Flachmaterial fluchten. Die Schrauben halten die beiden Teile fest zusammen. Da die Schrauben in den Durchgangsbohrungen Spiel haben, ist die Verbindung nicht voll fixiert.

010108040-schrauben

Schrauben

Das aufgesetzte Flachmaterial ist mit zwei Schrauben auf dem anderern Flachmaterial geschraubt. Zur besseren Montage besitzt das aufgesetzte Flachmaterial eine Aussparung. Durch die seitliche Anlagefläche können die beiden Teile besser ausgerichtet werden.

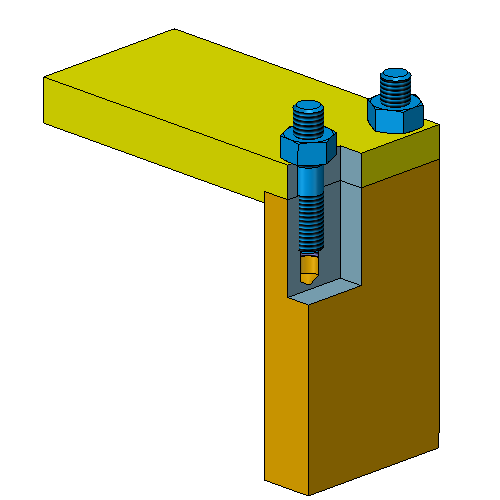

010108050-Gewindebolzen

Schrauben

In dem Flachmaterial in dem sich die Gewinde befinden sind Gewindebolzen eingesetzt. Das aufgesetzte Flachmaterial ist auf diese Gewindebolzen aufgesetzt und mit Muttern verschraubt. Diese Variante hat den Vorteil, dass bei der Montage nach dem Aufsetzten durch die Gewindebolzen die Bauteil in Position gehalten werden. Die Teile können nicht mehr so schnell auseinanderfallen.

010108060-Mit Lasche klemmen

Klemmen

In die Stirnseite des einen Flachmateriales ist eine Nut gefräst. An dem anderen Flachmaterial ist ein Zapfen, der in die Nut passt, angearbeitet. Die Nut ist nicht ganz so tief wie die dicke des anderen Flachmateriales, so dass die Lasche (grün) den Zapfen in der Nut klemmt.

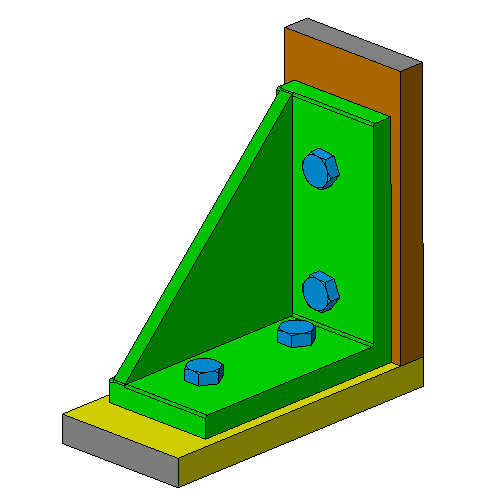

010108070-Winkelkonsole

Mit Winkel-Konsole schrauben

Eine Winkel-Konsole ist als Verbindungsteil an beide Flachprofile angeschraubt. In die Flachprofile müssen nur die Gewindebohrungen oder Durchgangslöcher eingebracht werden. Durch das intergrierte Knotenblech ist diese Verbindung sehr steif. Solche Konsolen sind als fertiges Teil aus Aluminium lieferbar.

010108011-Flachprofil Knotenblech schrauben

Knotenbleche schrauben

Seitlich an den Flachprofilen sind Knotenbleche als Verbindungselement geschraubt. Diese Variante ist gut mit anderen Varianten kombinierbar. So wird z.B. die direkte Verschraubung der beiden Flachprofile durch die zusätzliche Anbringung von Knotenblechen versteift.

010108012-Winkel schrauben

Winkel schrauben

Die beiden Flachprofile werden mit einem Winkel verschraubt. Die Steifigkeit der Verbindung hängt von der Stabilität des Verbindungswinkels ab. Auch wird die Winkligkeit allein durch den Winkel bestimmt, daher sollte kein warm gezogenes Profil verwendet werden. Die Gewinde können in den Flachprofilen aber auch in dem Winkel einbracht werden je nach Zugänglichkeit der Verbindung.

Autor: Team Konstruktionsatlas

# #
